螺旋分級機工作原理

螺旋分級機是借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，從而進行機械分級的一種選礦設備。

FC螺旋分級機適用于細粒分級，洗砂。砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流動溢流邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出.

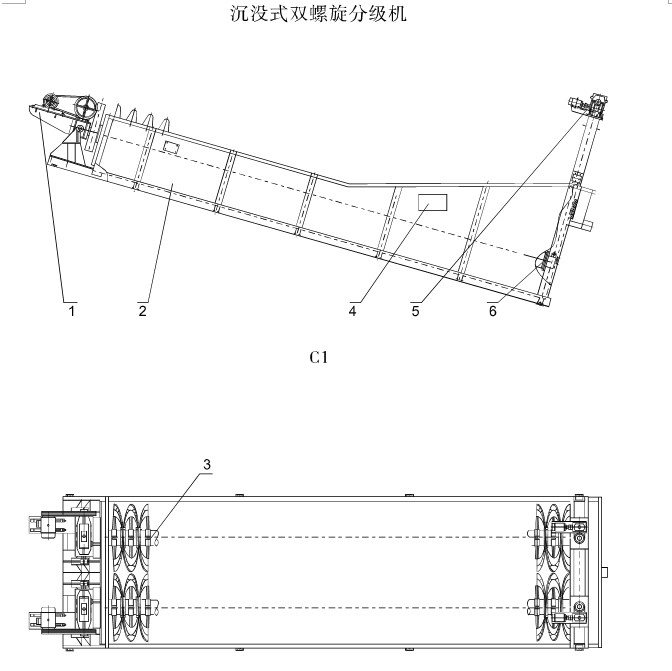

螺旋分級機結構組成

1. 傳動裝置：包括電機、大小皮帶輪、三角皮帶、減速機及圓柱齒輪。
2. 水槽。
3. 螺旋：包括螺旋軸、葉片、襯板。
4. 進料口。
5. 提升機構：包括電動機、減速機和一對圓錐齒輪。
6. 下部支座：下部承軸密封進行了重大改進，實際使用證明比傳統設計壽命長一倍。

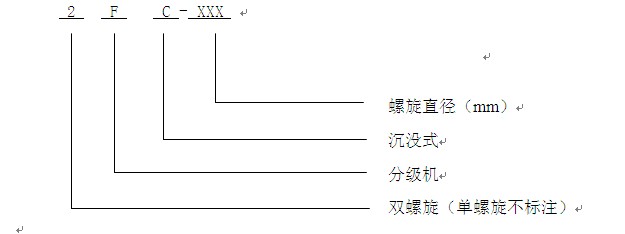

型號說明



技術參數



型號		FC-10	FC-12	FC-12	FC-15	2FC-15	FC-20	2FC-20	FC-24	2FC-24	2FC-30
規格		Φ1000	Φ1200	Φ1200	Φ1500	Φ1500	Φ2000	Φ2000	Φ2400	Φ2400	Φ3000
螺旋直徑（mm）		1000	1200	1200	1500	1500	2000	2000	2400	2400	3000
螺旋轉速（r/min）		2.5,4,6	2.5，6，7	2.5，4，6	2.5，4，6	3.6，5.5	3.6，5.5	3.65	3.67		3.2
水槽	長（mm）	8400	8400	8400	10500	10500	12900	12900	14130	14130	14300
	寬（mm）	1186	1372	2600	1664	3200	2200	4280	2600	5100	6300
	傾斜角	14°-18°30’
溢流堰高度		631	1100	1100	1300	1300	1800	1800	2000	2000	2000
螺旋提升高度		1000	1400	1400	1800	1800	2100	2100	2300	2300	2600
計算生產能力（t/24h）	溢流量	120	120	240	185	370	320	640	455	910	1410
	返砂量	216-1000	1170-1630	1770-2800	1140-2740	2280-5480	3890-5940	7780-11880	6800	13700	2300
外形尺寸（mm）		9849×1563×2675	10371×1534×3912	10371×2787×3912	12670×1810×4888	12670×3368×4888	15760×2524×5345	15760×4595×5635	16710×2926×7190	17710×5430×7995	17824×6640×8680
長×寬×高
總量（t）		5.45	11.1	19.61	15.32	27.5	29	50	37.2	65.28	84.87
電動機	提升用	手動	Y100L-4	Y100L1-4	Y100L1-4	Y100L2-4	Y100L2-4	Y112L-4	Y100L2-4	Y112M-4	Y112M-4
			2.2KW	2.2KW 2臺	2.2KW	3KW 2臺	3KW	4KW 2臺	3KW	4KW2臺	4KW2臺
	傳動用	Y160M-6	Y160M2-6	Y160M-6	Y160M-6	Y160M-6	Y160L2-6	Y180l-4	Y200l-4	Y225S-4	Y225M-4
		7.5KW	7.5KW	7.5KW 2臺	7.5KW	11KW 2臺	22KW	18.5KW 2臺	30KW	37KW2臺	45KW2臺
說明		訂貨未注明時，螺旋轉速按6r/min供貨		訂貨未注明時，螺旋轉速按4r/min供貨			訂貨未注明時，螺旋轉速按3.6r/min供貨

螺旋分級機用途


FC螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級等作業。
